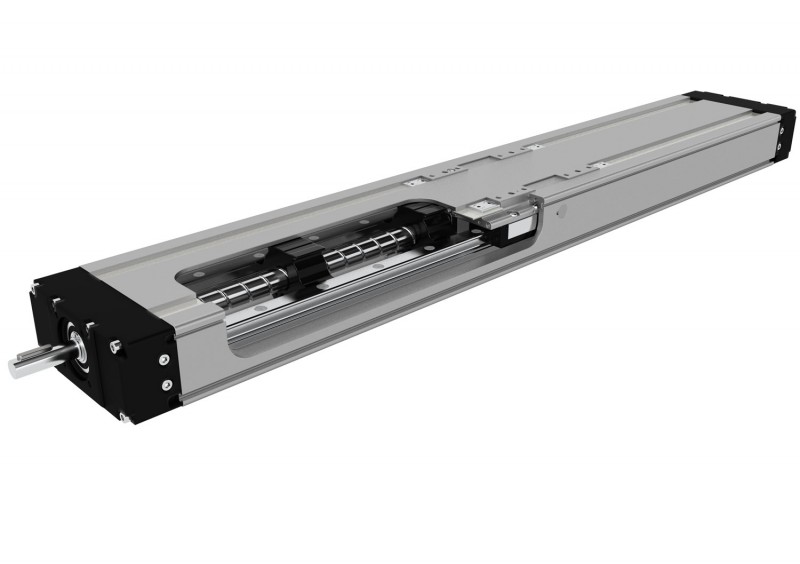

De nieuwe CTV lineair unit van Tevel, (UniMotion) staat garant voor een nauwkeurige positionering en dynamisch gedrag bij verplaatsing van zware lasten.
Dankzij een vernuftige, meelopende spindel-lagering; wordt de spindel altijd ondersteund door meerdere lagerblokken. Deze worden door de moer, onder de carrier, aan- en afgekoppeld; als de carrier ‘voorbij komt’. Hiermee wordt de spindel altijd ondersteund op een steek van max 1 mtr. De CTV lineair unit is uitgevoerd met een precisie kogelomloop spindel (ISO 7) en twee parallelle spelingsvrije rechtgeleidingen. Hiermee kan een snelheid tot 1 m/sec gerealiseerd worden. Uitgevoerd in een compact geëxtrudeerd aluminium profiel heeft de CTV lineair unit een extreem hoge belasting capaciteit en nauwkeurigheid: tot wel ± 0,01mm. Het hoogwaardige extrusie profiel is hard geanodiseerd, waarmee een rechtheid en torsie van 0,35mm/mtr wordt gerealiseerd. Het aluminium profiel bevat T-“slots” tbv eenvoudige montage, ook de benaderingssensoren worden eenvoudig in deze slots weggewerkt. De CTV lineair unit kan worden gecombineerd met alle andere type UniMotion lineair units tot multi assige X-Y-Z systemen. Verschillende wagenlengtes met centrale smeernippels maken het onderhoud zeer eenvoudig en gebruikersvriendelijk. De CTV Lineair units zijn uit te breiden met adapters voor bevestiging aan motor en/of reductiekast, koppelingen en koppelplaten. Qua afmetingen is de CTV lineair unit verkrijgbaar in 90, 110 en 140mm tot een slaglengte van 5 mtr.
INFO: Tevel, www.tevel.nl
