9 feb. 2023
1 minuut

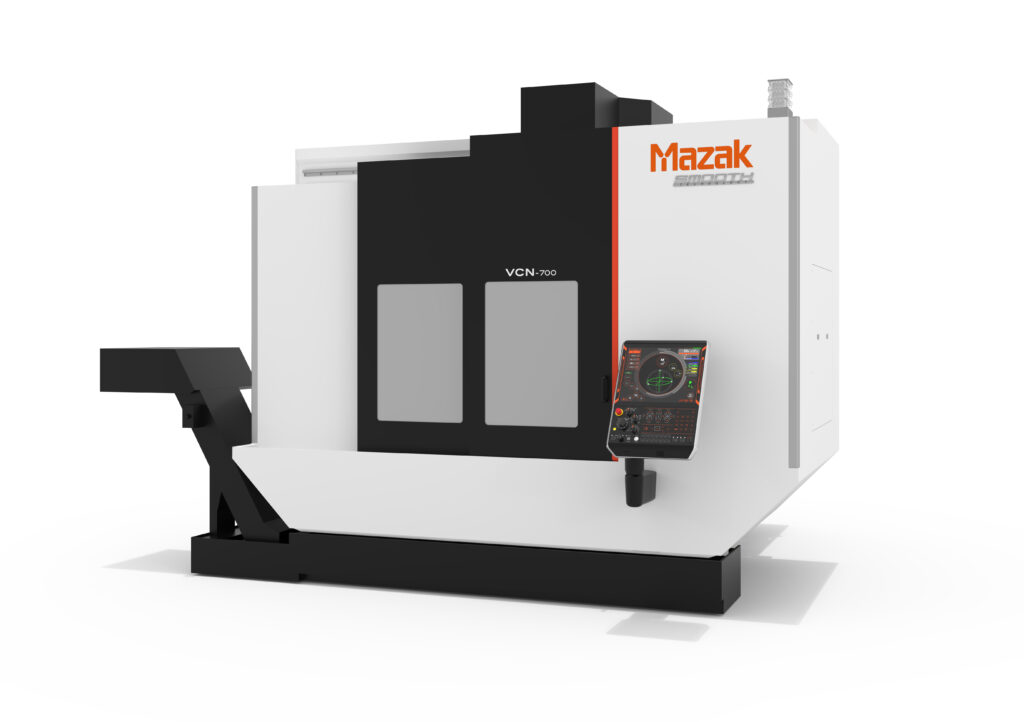

Yamazaki Mazak heeft zijn volledige reeks nieuwe VCN verticale bewerkingscentra officieel gelanceerd. De VCN-700, ontwikkeld voor hoogwaardige bewerkingen, is het vlaggenschip van een nieuwe ‘performance line’ serie van Mazak.
De nieuwe VCN-700 is ontworpen om de productiviteit te verbeteren voor fabrikanten die zich bezighouden met zowel zware als dynamische verspaning. Nu CAM-ontwikkelaars bewerkingsstrategieën ontwikkelen zoals dynamisch frezen, waarbij een constante belasting op de spindel en het snijgereedschap wordt gehandhaafd om de materiaalafname te maximaliseren, heeft Mazak bij de ontwikkeling van de nieuwe VCN-700 rekening gehouden met de steeds populairder wordende CAM-cycli.
Van de eindige-elementenmethode geoptimaliseerde basis en C-frame structuur tot de precisie lineaire rolgeleiders en Mazatrol SmoothG 4-assige simultaan CNC zijn geïntegreerd in het ontwerp van de VCN-700. De machine heeft een oppervlak van 3,1 bij 4,4 bij 3,7 m (HxBxD) en een tafel van 1500 bij 700 mm waarop onderdelen tot 1800 kg passen
De combinatie van dit werkgebied met een enkelzijdige deur voor gemakkelijke toegang voor de operator en kraan zorgt ervoor dat de VCN-700 geschikt is voor de meeste middelgrote tot grote onderdelen die in de industrie worden geproduceerd. Ondanks deze grote werkruimte en stevige basis is de VCN-700 evenzeer geschikt voor kleine componenten met een 15.000 tpm 22kW 120Nm spindel die met een snelheid van 42m/min over het X-, Y- en Z-asbereik van 1300 bij 700 bij 650mm kan bewegen. De VCN-700 heeft direct aangedreven servomotoren en zeer stijve lineaire rolgeleidingen op alle assen.
De hoognauwkeurige structuur wordt versterkt door Mazak’s Thermal Shield compensatiesysteem voor een stabiele bewerkingsnauwkeurigheid. Qua snelheid heeft de VCN-700 een dubbelarmige nokkengestuurde automatische gereedschapswissel (ATC) die de servogestuurde 30 gereedschapscarrousel in staat stelt om de niet-snijtijden tot een minimum te beperken met zijn 1,3 seconde gereedschapswisseltijd.
