Met Jetsleeve van Diebold koelmedium altijd op de snijkant

Dit systeem zorgt ervoor dat het koelmedium altijd bij de snijkant terecht komt, zelfs bij hoge toerentallen. Hierdoor is ook mogelijk om in extreem diepe kamers te frezen zonder dat de frees in zijn eigen spanen freest.

Koelmedium bij de snijkant

Iedere verspaner kent problemen met interne koeling bij het frezen met krimphouders. Het liefst hebben we het koelmedium (emulsie, lucht of MMS) direct bij de snijkant. Hierdoor voorkomen we dat de frees in zijn eigen spanen staat te werken, waardoor er freesbreuk of beschadigingen op het oppervlak van het product komen. Bij toevoer van het koelmedium is vaak de uittredende druk veel lager en treedt vaak (bij hogere toerentallen) het ‘paraplu’-effect op. Hierdoor waaiert het koelmedium tijdens rotatie weg van het gereedschap, terwijl we dit juist direct op de snijkant willen.

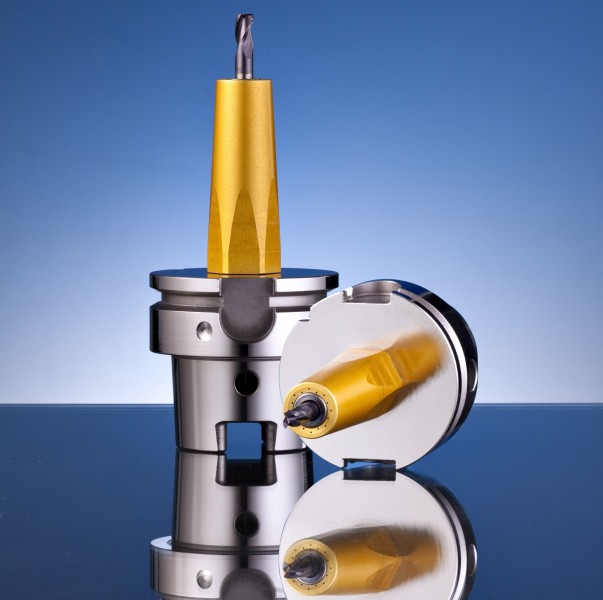

Het Jetsleeve-systeem van Diebold bestaat uit een aluminium huls die op een nieuw ontwikkelde krimphouder (in slanke uitvoering) wordt geschroefd. Hierdoor ontstaat weer de bekende afmetingen volgens DIN.

Werking

Het koelmedium komt centraal door de koelmiddelpijp in de houder. (zie schema) Middels een Y-kanaal treedt het koelmedium uit de houder en komt vervolgens in de Jetsleeve-huls terecht. In deze ruimte tussen de huls en de houder wordt de druk weer verhoogd tot nagenoeg de ingaande koeldruk! Daarna treedt het koelmedium uit de huls door een dunne wand met zestien, onder verschillende hoeken, aangebrachte gaten.

Geen drukverlies

Het grote voordeel van dit systeem is dat, door het toerental van het gereedschap, er een onderdruk ontstaat aan het gereedschap. Deze onderdruk zorgt ervoor dat het koelmedium naar het gereedschap getrokken wordt, ook wel Venturi-werking genoemd. Hierdoor volgt het koelmedium de schacht van het verspanende gereedschap tot aan de snijkant.

Andere voordelen zijn: standtijdverhoging, minder breuk van het verspanende gereedschap, bij gebruik van emulsie, werkt het trillingsdempend, de rondloopnauwkeurigheid is kleiner dan 0,003 mm. Het systeem is leverbaar in HSK-E-40/50, HSK-A-63, HSK-F-63 en vanaf het vierde kwartaal 2011 ook in DIN69882-8 SK40. Tevens zijn alle houders leverbaar in versterkte uitvoering.

Jetsleeve wordt in Nederland op de markt gebracht door Leering Hengelo.
