's-Hertogenbosch
9 dec. 2016
1 minuut
Schunk is er in geslaagd een lichte constructie, maxima-le belastbaarheid en een bijzonder vormconcept te combi-neren in een enkele klauwplaat. De Rota NCE klauwplaat met keil-haak biedt een zeer hoge belastbaarheid met een minimaal gewicht.
In vergelijking met conventionele klauwplaten is de in-ertie al naar de grootte tot 30 procent verlaagd. Hier-mee biedt deze klauwplaat volgens Schunk de ideale voor-waarden voor een hoge procesdynamiek en productiviteit in combinatie met een laag energieverbruik. Met name bij de productie in grote aantallen belooft de energie- en cyclustijdefficiënte klauwplaat aanzienlijke besparin-gen.
Economisch en duurzaam

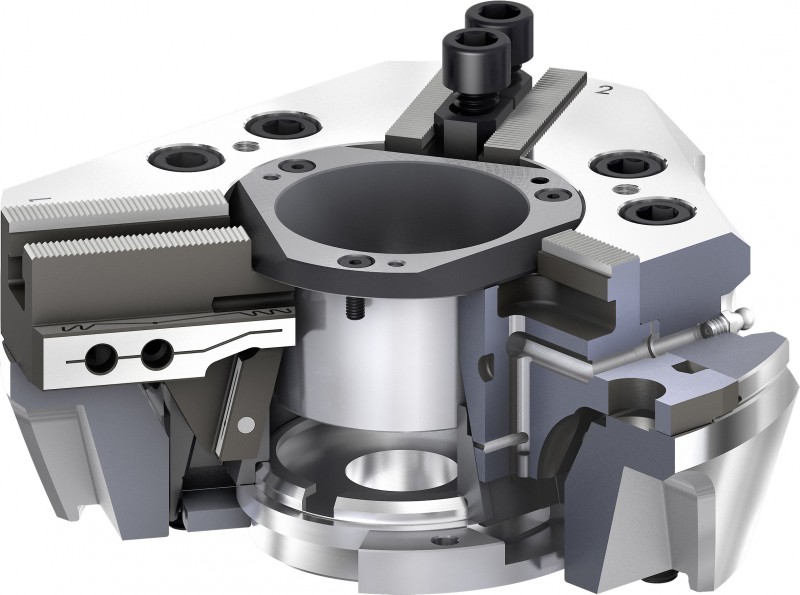

Met de lichte klauwplaat Rota NCE zegt het familiebe-drijf een nieuwe norm te stellen voor klauwplaten. De specialisten in het kenniscentrum voor draaitechniek en stationaire spansystemen investeerden vele uren om de geometrie van de klauwplaat zo aan de krachtstroom aan te passen, dat ondanks de lichtgewicht constructie een maximum aan stijfheid is gegarandeerd. Een boogvormige structuur onder de bekkengeleiding, cirkelvormige uit-sparingen tussen de geleidingsbanen en een conisch ge-vormde klembeugel maken een duidelijke gewichtsbesparing mogelijk zonder dat de stijfheid merkbaar minder wordt. In plaats daarvan worden de krachten direct naar de spilhouder geleid. Door het lagere gewicht kan de klauw-plaat sneller en tegen een lager energieverbruik ver-snellen en remmen dan conventionele klauwplaten.
Bekroond design
De Schunk Rota NCE is ontwikkeld voor CNC-draaibanken met korteslagcilinders en volledig compatibel met con-ventionele klauwplaten van Aziatische fabrikanten. De lichtgewicht klauwplaat is vanaf het voorjaar van 2017 verkrijgbaar in vier grootten met doorsneden van 165 mm, 210 mm, 260 mm en 315 mm en spankrachten van 65 kN, 100 kN, 125 kN en 150 kN. Vanwege zijn zeer bijzondere functionaliteit, efficiëntie en vormgeving is de klauwplaat bekroond met de iF Design Award 2016.
