De kosten voor 2.5 D freeswerk kunnen aanzienlijk worden verlaagd. Met deze opdracht gingen de ontwikkelaars van SolidCAM aan het werk. Dat resulteerde begin dit jaar in iMachining, een applicatie voor SolidCAM. Deze techniek levert een hogere freesproductiviteit op, tot wel 30 procent.
SolidCam wordt in Nederland vertegenwoordigd door CAD2M uit Doetinchem. Vandaar dat de Nederlandse lancering van iMachining vorige week plaats vond op het Graafschap College in Doetinchem.
Niet meer lucht frezen
iMachining is de nieuwe add-on van SolidCAM. Hierdoor kunnen de kosten voor het 2.5 D freeswerk aanzienlijk worden verlaagd, niet alleen door de hogere productiviteit, ook doordat de frees minder wordt belast wat tot een langere standtijd leidt. ‘Met iMachining voorkom je overbelasting van het gereedschap, je doet niet meer aan luchtfrezen en er zijn geen abrupte overgangen meer’, weet Aloys Heutink, CAD/CAM consultant bij CAD2M, de Nederlandse vertegenwoordiging van SolidCAM.
Freesstrategie
Een belangrijk aspect van iMachining is dat de freesstrategie dusdanig wordt gekozen, dat de frees continu in het materiaal is. ‘Standaard 2.5 D frezen heeft vaak tot gevolg dat je lucht freest’, legt Heutink verder uit. ‘Als je hoeken moet schoonmaken, legt de frees veel banen af voor niks. iMachining kijkt waar als eerste materiaal moet worden weggenomen, in de hoeken, en freest dan in een spiraalbeweging daarom heen.’
Alleen als het echt niet anders kan, komt het gereedschap uit het materiaal. Tevens wordt de maximale freeslengte gebruik, doordat je direct op diepte verspaant. Bijkomend voordeel van het feit dat je niet alleen met de punt freest, is dat de belasting van het gereedschap veel constanter is en dus de slijtage lager. iMachining zoekt altijd naar meerdere contactpunten om zo de vibratie uit de frees te halen. Ook al legt het gereedschap misschien meer meters af dan bij de freesbanen die je gewend bent, door de hoge snelheid en dat je direct op diepte freest, verloopt de verspaning toch sneller.
30 procent sneller

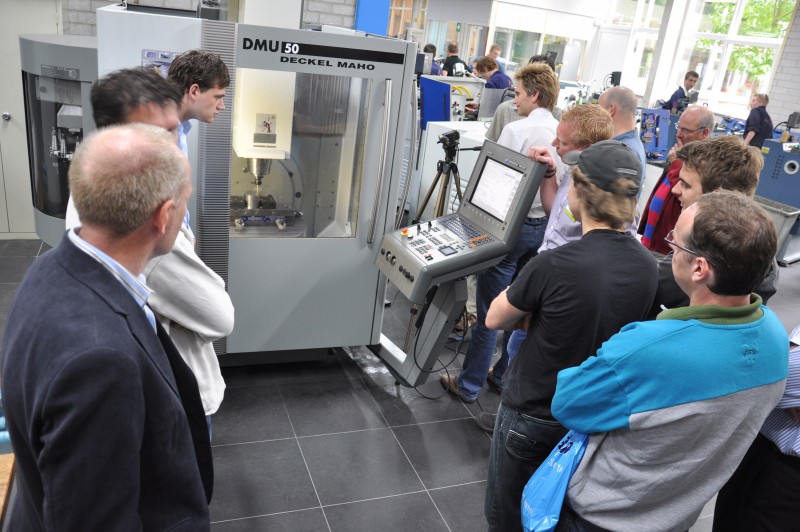

Tijdens de demodag werd de nieuwe software gedemonstreerd op een DMG DMU 50, met een spindel met een vermogen van 13 kW. ‘Ook hogere vermogens zijn geschikt voor iMachining. We willen hier echter laten zien dat je op een doorsnee machine al veel winst kunt boeken’, aldus Hugo Berentsen, accountmanager bij de Nederlandse leverancier van SolidCAM.
Het aluminium product met meerdere kamers werd in 22 minuten gefreesd, inclusief de finishing. ‘Op de conventionele manier zou de productietijd 35 minuten zijn geweest’, aldus Berentsen. Zie onderstaande film. ‘De investering in deze add-on verdient zich dan ook binnen een maand terug. Een berekening die de ontwikkelaars hebben gemaakt, laat een opbrengst zien van 5.400 euro in de eerste maand, zowel dankzij de gereedschappen als de hogere productiviteit.’ Het pakket kost 3.900 euro. De CD ROM versie is direct leverbaar, de downloadversie komt eind mei beschikbaar.
