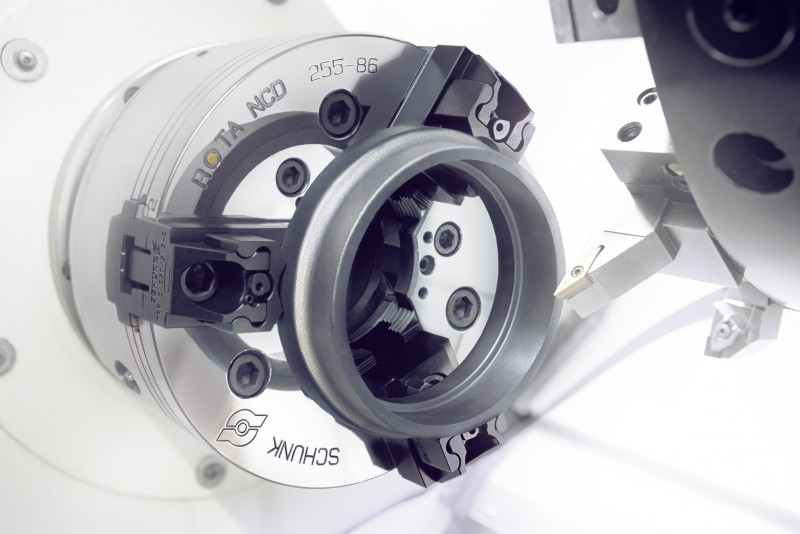

SCHUNK PRONTO combineert basisklauwen met spitsvertanding (1/16’’ x 90° of 1,5 mm x 60°) met speciale quick-change inserts, waardoor de spandiameter binnen enkele seconden uitgebreid kan worden naar een vergroting van 45 mm.
Dat is acht keer meer dan bij conventionele klauwplaten. Voor een snelle en herhalingsnauwkeurige klauwenwissel is het voldoende om de vergrendeling van de wissel inserts met een inbussleutel los te maken, de inserts te verwijderen en te vervangen door een andere insert. Dit voorkomt onjuiste positionering. In de vergrendelde toestand zorgt een zeszijdige vormsluiting voor maximale proces stabiliteit en maakt zo een hoge kracht en koppeloverdracht mogelijk. Dit systeem is geschikt voor het spannen van ruwe en bewerkte onderdelen. SCHUNK PRONTO kan onafhankelijk van de fabrikant op alle klauwplaten met spitsvertanding en met een grootte van 200, 250 en 315 worden gebruikt. Het modulaire ontwerp van het systeemprogramma maakt individuele en economische combinaties van de afzonderlijke componenten mogelijk. Dit betekend ook dat de wissel inserts met alle basisklauwen compatibel zijn omdat alleen de positie varieert. Een speciaal ontwikkelde uitrusting zorgt voor een schone opslag en een snelle toegang tot grijp inserts, zachte wissel inserts, basisklauwen met gemonteerde schroeven en T-moeren en de instelhulp. Met behulp van een duidelijk gestructureerd technisch boek met gegevens en grafieken is de selectie en montage van de afzonderlijke componenten in een handomdraai gedaan. Zelfs aan een opslagruimte in de machine is gedacht: Alle onderdelen kunnen worden vervoerd op een plateau, en door een snelsluiting, direct in de machine worden gemonteerd.
INFO: Schunk Intec, www.schunk.com
