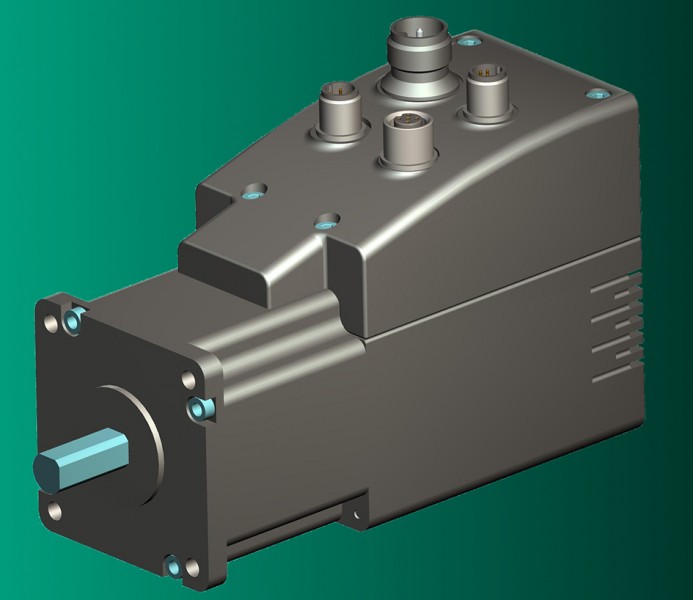

De RD6 Actuator integreert een BLDC motor, een echte multiturn absoluut encoder en een positiebesturing in één compact systeem.
De actuator is verkrijgbaar in twee formaten, 157 W en 250 W vermogen; met alle gangbare bus- en ethernet interfaces. Met een vierkante flens (70mm) en een 12 mm uitgaande as; ontworpen om te worden gekoppeld aan een 1- of 2-traps planetaire reductiekast. Het apparaat kan eenvoudig worden geïntegreerd in klantspecifieke applicaties met vrij programmeerbaar koppel en toerental. De compacte behuizing bevat een BLDC motor, een multiturn absoluut encoder, en een closed-loop positie-besturing met veldbus-interface. De 24Vdc borstelloze motor is beschikbaar in twee maten: 157 W – 0,5 Nm en 3000 RPM; 250 W – 0,8 Nm en 3000 RPM. De absoluut encoder heeft een 28-bit resolutie (4096 pulsen per omwenteling en 65536 omwentelingen) en eigenschappen van een echte multiturn encoder, zodat geen batterij of teller benodigd is. De RD6 Actuator is uit te voeren met een Profi-bus-DP, CANopen en Modbus RTU (RS-485) veldbus interface. of als alternatief met een ethernet-interface: EtherCAT, Powerlink, Ethernet IP en Modbus TCP. Via de geïntegreerde RS232 interface is de configuratie van de RD6 Actuator eenvoudig in te stellen. Tevens zijn error-meldingen als: Te hoge temperatuur, overstroom, overspanning, onderspanning en mislukte bus-communicatie terug te vinden via de besturings-interface. Mogelijke toepassingen zijn: verpakkingslijnen, hout- en metaalbewerkings-machines, papiermachines, bindmachines, gereedschapswisselaars en verstel-assen. Zodat de RD6 Actuator de machine automatisch kan verstellen naar een andere positie/instelling, zonder het productieproces te verstoren.
INFO: Tevel bv, www.tevel.nl
