1 mrt. 2017
2 minuten
Een product dat met recht als een ‘succes story’ voor 3D-printen kan fungeren, is een serie koelnozzles die ontwikkeld is door Innogrind.
Innogrind is gespecialiseerd in het opsporen en voorkomen van slijpbrand: een materiaalbeschadiging van geslepen producten als gevolg van een overmaat aan toegevoerde warmte. De beschadiging is onzichtbaar en derhalve lastig te detecteren. Eigenaar van Innigrind Jos van Langh onderzocht het fenomeen jarenlang en ontdekte dat slijpbrand hoofdzakelijk wordt veroorzaakt door onvoldoende koeling tijdens het slijpproces.
Innozl

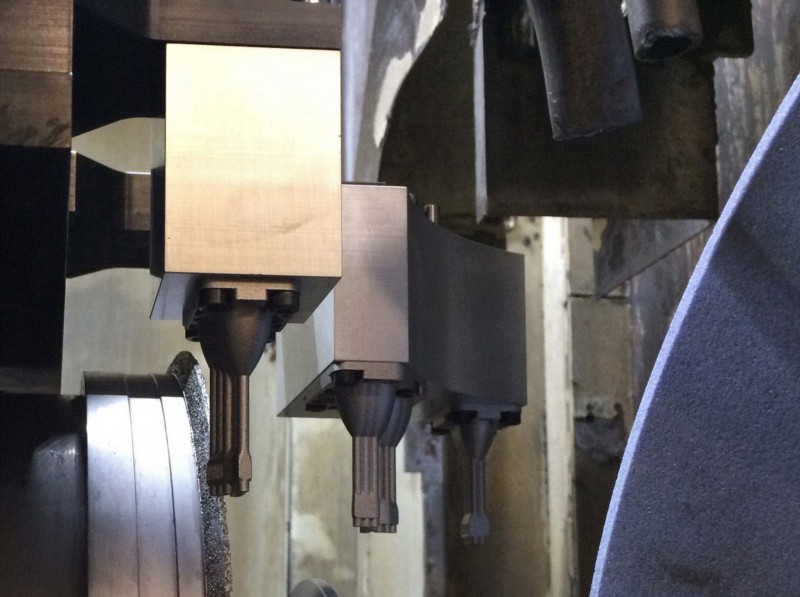

Om dit probleem op te lossen ontwikkelde hij een speciale koelnozzle – de Innozl – die specifiek is af te stemmen op een productieproces. Zo volgt de vorm van de nozzle de vorm van het slijpgereedschap en beschikt hij over inwendige kanalen met een speciale structuur waardoor de uittredesnelheid van het koelmiddel aan het einde van alle openingen gelijk is. Hierdoor komt de koelvloeistof altijd met de juiste snelheid in de contactzone. Vooral de inwendige kanalenstructuur was de reden om de producten middels 3D-printen te realiseren. Daarbij wezen testen uit dat kunststoffen niet sterk genoeg waren om de hoge drukken te weerstaan. waardoor de keuze automatisch viel op het 3D-printen van metaal – in dit geval titaan.
Uitladen van de bouwplaat met de geprinte nozzles. Bij het ontwerp moet rekening worden gehouden met de oriëntatie van het product tijdens het printen.
‘First time right’
Van Langh benadrukt hoe belangrijk het is om een partner te vinden die kan meedenken in het productieproces: ‘Wanneer je weet dat 3D-printen een goede oplossing is en je de geometrie van je product hebt geoptimaliseerd, betekent dit nog niet dat je automatisch het gewenste eindresultaat print. Daarom heb ik relatief lang gezocht naar een partner die bereid was om mee te denken in het ontwerp- en productieproces. Door een intensieve samenwerking met AAE zijn we nu zover dat alle nieuwe nozzles die ik ontwerp ‘first time right’ uit de printer komen. Daarbij neemt AAE bovendien haar verantwoordelijkheid en staat garant voor de kwaliteit van het product; ook dat zie je bij collega-bedrijven nog wel eens anders.’
www.innogrind.nl
