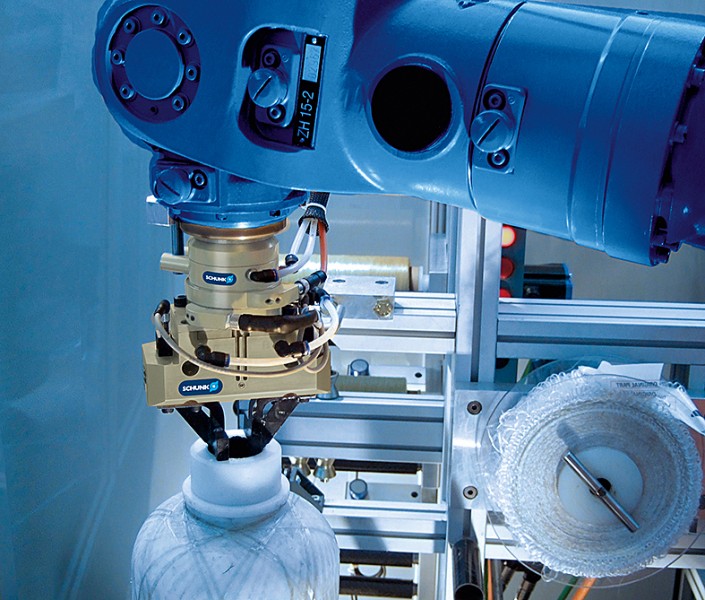

Om grijpermodules, ventielen of sensoren bij continue draaiende bewegingen zonder kabel- en slangenpakket aan te sturen, hebben de Schunk draaidoorvoeren zich al lang bewezen.
Met de herziene serie Schunk DDF 2 definieerd het bedrijf nu een nieuwe standaard, die is aangepast aan de hoge prestaties van moderne robots. In plaats van een as van aluminium worden de dynamische krachten en momenten bij de DDF 2 over een stalen as ontvangen. De DDF2 is verkrijgbaar in drie varianten: voor de doorvoer van pneumatiek, voor de doorvoer van elektrische signalen en voor de gecombineerde doorvoer van pneumatiek en elektrische signalen. Uitzonderlijk is het hoge aantal elektrische en pneumatische overdrachten. Zo bevat de DDF-2 afhankelijk van het formaat standaard tussen twee en vier pneumatische doorvoeren en tussen vier en tien elektrische aandrijfsystemen voor signalen tot 1 A/60 V. De draaidoorvoer is standaard uitgerust met een afgedichte luchtaansluiting en voldoet aan beschermingsklasse IP65. Dankzij een ISO-flens kan de eenheid rechtstreeks met verschillende robots verbonden worden. Het is geschikt voor montage toepassingen alsmede voor het polijsten, slijpen en schroeven. De DDF 2 is beschikbaar in de acht maten 031, 040, 050, 063, 080, 100, 125 en 160. Omdat het volledig compatibel is met het vorige model kan het 1:1 uitgewisseld worden. Over standaard adapterplaten kan het met talrijke andere Schunk modules gecombineerd worden.
INFO: Schunk Intec, www.schunk.com
